- ツイストペアケーブルの定義
ツイストペアケーブルは、2 本の別々の絶縁ワイヤを特定の規格に従って撚り合わせた配線の一種です。ワイヤをねじることにより、ノイズ信号の一部は一方向に送信（送信）され、他の部分は逆方向に送信（受信）されます。この形式のワイヤのねじりにより、ワイヤへの磁気の影響を効果的に低減でき、外部からの干渉信号はワイヤのねじりによって相殺されます。簡単に言えば、ツイストペアケーブルは、単線またはツイストされていない水平方向に配置されたペアワイヤと比較して、ワイヤペア間の電磁放射および隣接するワイヤペア間のクロストークを低減し、外部からの電磁干渉を効果的に抑制します。 EIA/TIA-568 規格によれば、ツイスト ペア ケーブルはさまざまなカテゴリに分類されます。たとえば、Cat5e、Cat6、Cat7、Cat8 はすべてツイスト ペア ケーブルです。
- ツイストペアケーブルの種類
信号伝送中の干渉を防ぐために、一部のツイスト ペア ケーブルはシールドされています。シールド付きのケーブルはシールド付きツイストペア (STP) と呼ばれ、シールドのないケーブルはシールドなしツイストペア (UTP) と呼ばれます。
1. シールドなしツイストペアケーブル
非シールドツイストペアケーブル (UTP) は、4 対の絶縁ワイヤを撚り合わせてプラスチック絶縁スリーブで保護された低コストのネットワーク ケーブルです。非シールドツイストペアケーブルの内部にはアルミ箔や金属編組シールド層がないため、ケーブル直径が小さくなります。 24 AWG (American Wire Gauge) は、最も一般的な UTP ケーブル サイズです。 FS は、250 MHz の帯域幅と 1000-T イーサネットをサポートする直径 28AWG の極細ネットワーク ケーブルも提供しています。これにより、狭いスペースでのケーブルの管理が容易になり、デバイス間の空気循環の改善に役立ちます。
1)UTPケーブルの適用
UTP ケーブルは、イーサネット接続や電話システムで使用されるだけでなく、コンピュータ ネットワーク接続でもよく使用されます。 UTP ケーブルの帯域幅がテレビ信号のベースバンドに一致するように増加するにつれて、UTP ケーブルはセキュリティ カメラなどのビデオ アプリケーションでも使用されるようになりました。
2) UTPケーブルのメリット
① UTP ケーブルは他のネットワーク伝送媒体と比較して安価であり、手頃な価格です。
② UTP ケーブルは互換性が高く、アースなしで他のほとんどの主流ネットワーク システムで使用できます。
③ UTP ケーブルのサイズが小さくなり、設置と管理が容易になります。
2. シールド付きツイストペアケーブル

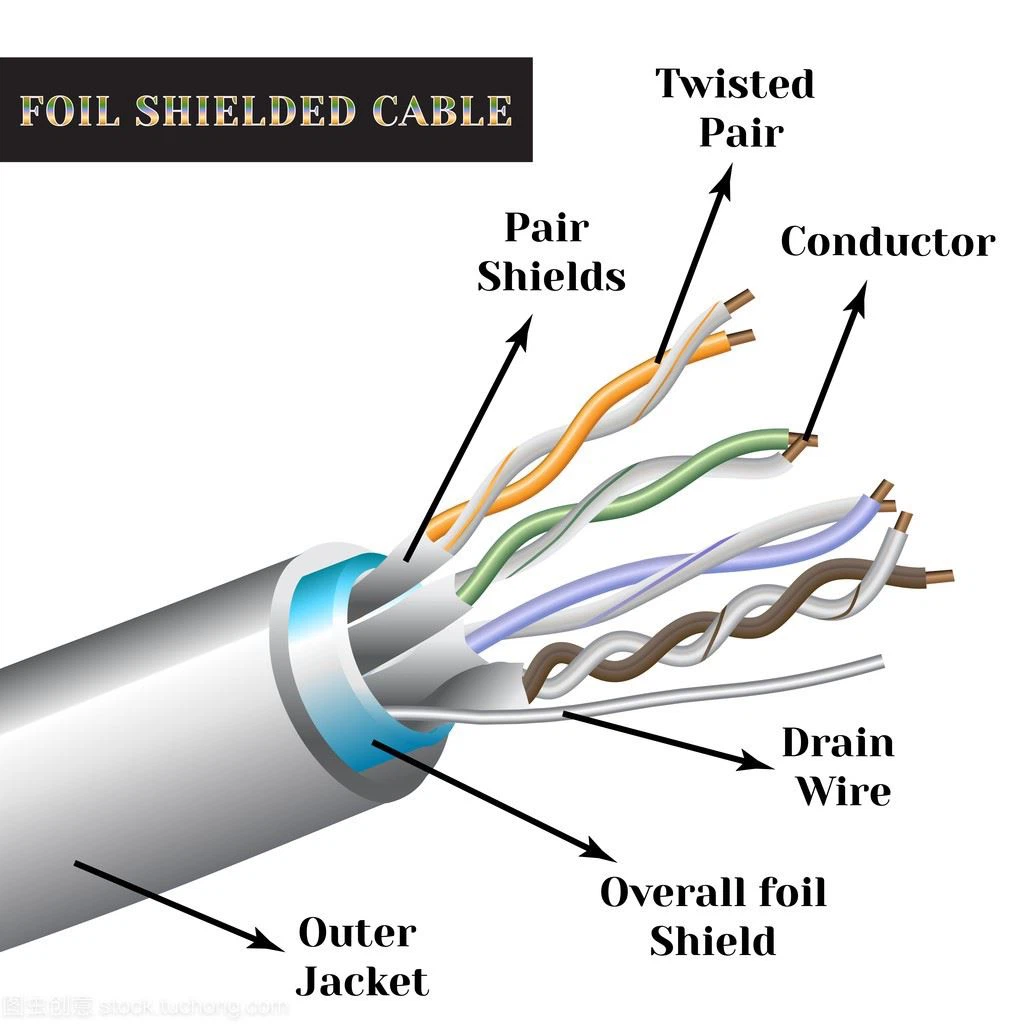

UTP非シールドケーブルとの違いは、STPシールドケーブルは内部にアルミ箔と金属編組メッシュシールド層が装備されており、ケーブル伝送信号の干渉を防ぎ、より高速なデータ伝送を実現します。 STP ケーブルの動作原理は、干渉信号をシールド層に引き付け、それを接地ケーブルに導入することです。 STP ケーブルは、シールド層の違いに応じて、アルミ箔シールド ケーブル (FTP 箔ツイストペア) と二重シールド ケーブル (SFTP シールド/箔ツイストペア) の 2 つのタイプに分類できます。
アルミ箔シールドケーブル（FTP）-FTPケーブルのツイストペアはアルミ箔シールド層で包まれており、電磁干渉やクロストークからケーブルを保護します。
二重シールドケーブル（SFTP）-SFTPケーブルは、FTP/STPのアルミ箔シールド層をベースに金属編組メッシュシールド層を巻き付けたケーブルです。金属編組メッシュの材質は通常錫メッキ銅です。アルミ箔シールド層と金属編組メッシュシールド層の二重の恩恵により、SFTP ケーブルはより強力な干渉防止能力を備え、内部信号の減衰を効果的に低減します。最高レベルのシールド性能を持ったケーブルです。
- ツイストペアコネクタの種類
アプリケーション シナリオに応じて、ツイスト ペア コネクタは主に RJ11 コネクタと RJ45 コネクタの 2 つのタイプに分けられます。
1.RJ11コネクタ
RJ11 は米国の標準電話コネクタで、通常は 6 ピンと 4 つまたは 2 つの接点を備え、6P4C (6 極、4 導体) および 6P2C (6 極、2 導体) として表されます。 RJ11 コネクタはコンパクトで、かつては商用および住宅用電話用途に理想的な選択肢でした。
2.RJ45コネクタ

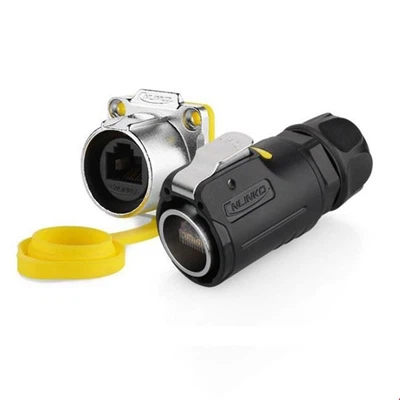

RJ45 コネクタは RJ11 コネクタより大きく、現在最も広く使用されているコネクタです。 8P8C と表される 8 つのピンと 8 つの接点があります。 RJ45 コネクタはイーサネット ネットワーク接続に不可欠な部分であり、主にツイスト ペアの両端でコンピュータ、ルーター、スイッチ、その他のネットワーク デバイスを接続するために使用されます。
