センサーコネクタ

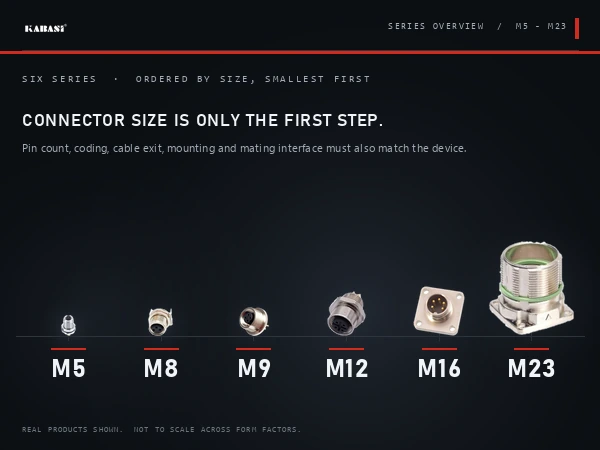

コネクタのサイズは最初のステップにすぎません。利用可能なピン数、コーディング、ケーブル出口、取り付けスタイル、および嵌合インターフェイスもデバイスと一致する必要があります。下記のシリーズ概要より該当するカテゴリーを開いて、製品図をご確認の上お選びください。

M5センサーコネクタ

M5センサーコネクタは、現在サイトに掲載されている最小の M シリーズ カテゴリです。デバイスにコンパクトな円形インターフェイスが必要な場合はこのカテゴリを使用し、選択した製品ページで利用可能なピン配置、ケーブル構造、取り付け寸法を確認してください。

M8センサーコネクタ

M8センサーコネクタセンサーとアクチュエーターの配線用のコンパクトなケーブル、レセプタクル、およびフィールド接続オプションを提供します。このサイトには、ストレート、アングル、ケーブル アセンブリ、およびスクエア ファンジの例が含まれています。正確なピン数、コーディング、および嵌合部品については、M8 製品ページで確認してください。

M9コネクタ

M9コネクタサイト上で別の円形コネクタ カテゴリを形成します。モデルレベルの情報として M9 カテゴリを使用し、ねじサイズだけから選択するのではなく、パネルまたはケーブル側の構造、接点の配置、寸法を確認してください。

M12センサーコネクタ

M12センサーコネクタこのサイトでは、ケーブル、PCB マウント、レセプタクル、シールド付きおよびフィールド配線可能なサンプルの幅広いセットをカバーしています。コーディングとピン数によってインターフェイスとアプリケーションが決定されるため、既存のデバイスと一致させる前に M12 カテゴリとコーディング ガイドを使用してください。

M16コネクタ

M16コネクタこれらは、コンパクトな M5 および M8 シリーズよりも大きな円形インターフェイスを必要とするアプリケーションの別のカテゴリとしてリストされています。接点配列、パネルまたはケーブルの構成、電気負荷、嵌合図をご確認の上、ご選定ください。

M23コネクタ

M23コネクタより大規模なマルチコンタクト インターフェイスの別のカテゴリとして利用できます。現在の親ページの製品グリッドには最初の 12 枚のカードに M23 の例が表示されていないため、設計で使用する前に M23 カテゴリを開いて製品図面をリクエストしてください。

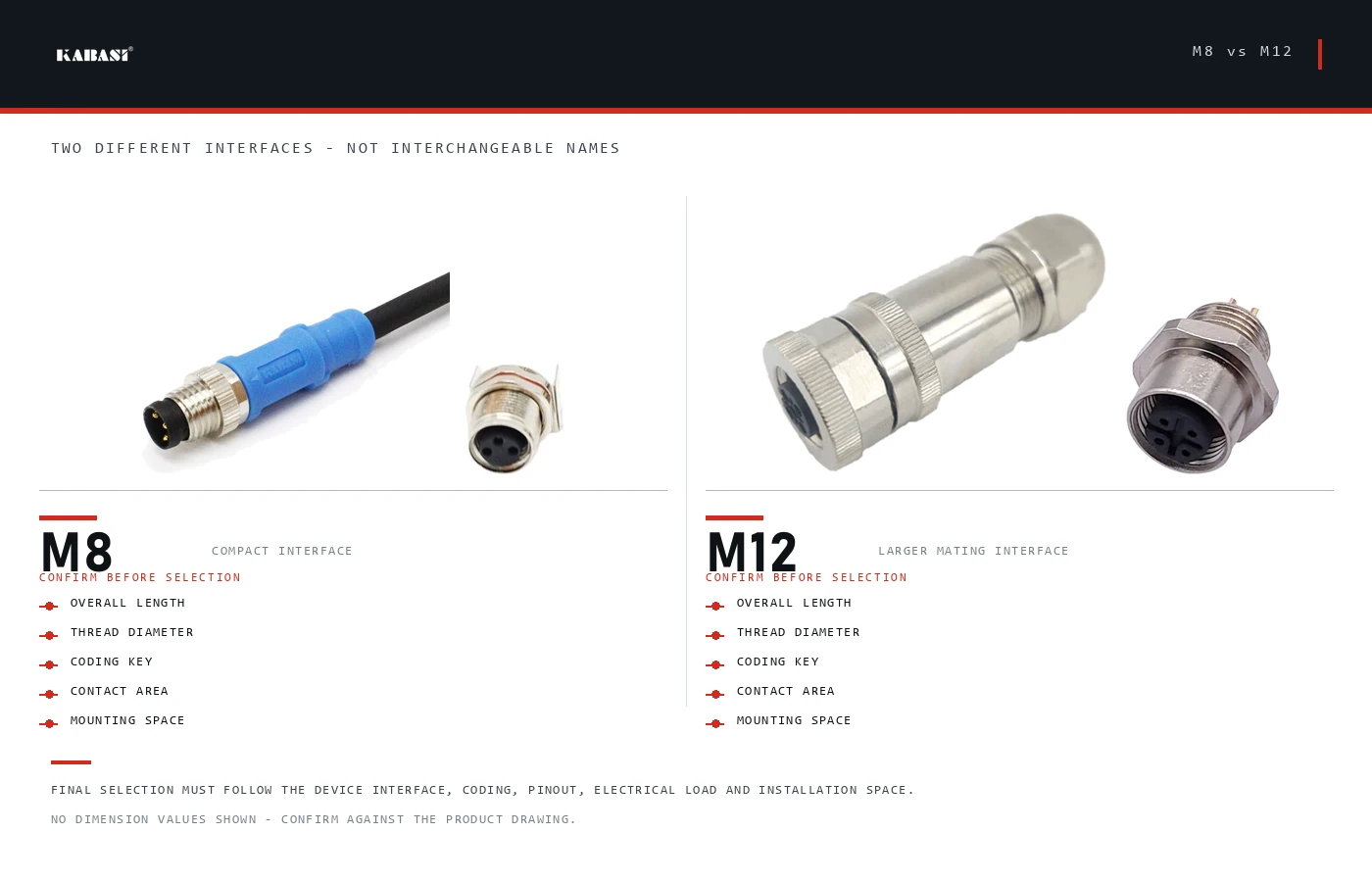

M8 と M12 は別個のコネクタ サイズであり、互換性のある名前ではありません。 M8 はよりコンパクトなインターフェイスです。 M12 は、より大きな嵌合インターフェイスを使用し、製品ファミリー全体でより広範囲のコーディングとピン構成をサポートします。最終的な選択は、デバイスのインターフェイス、コーディング、ピン配置、電気負荷、および設置スペースに従う必要があります。

焦点を絞った比較については、以下をお読みください。 M8 と M12 コネクタのガイド。同様の製品写真ではネジ山、コーディング、ピン配置、電気的互換性が確認できないため、シェルの外観だけで注文しないでください。

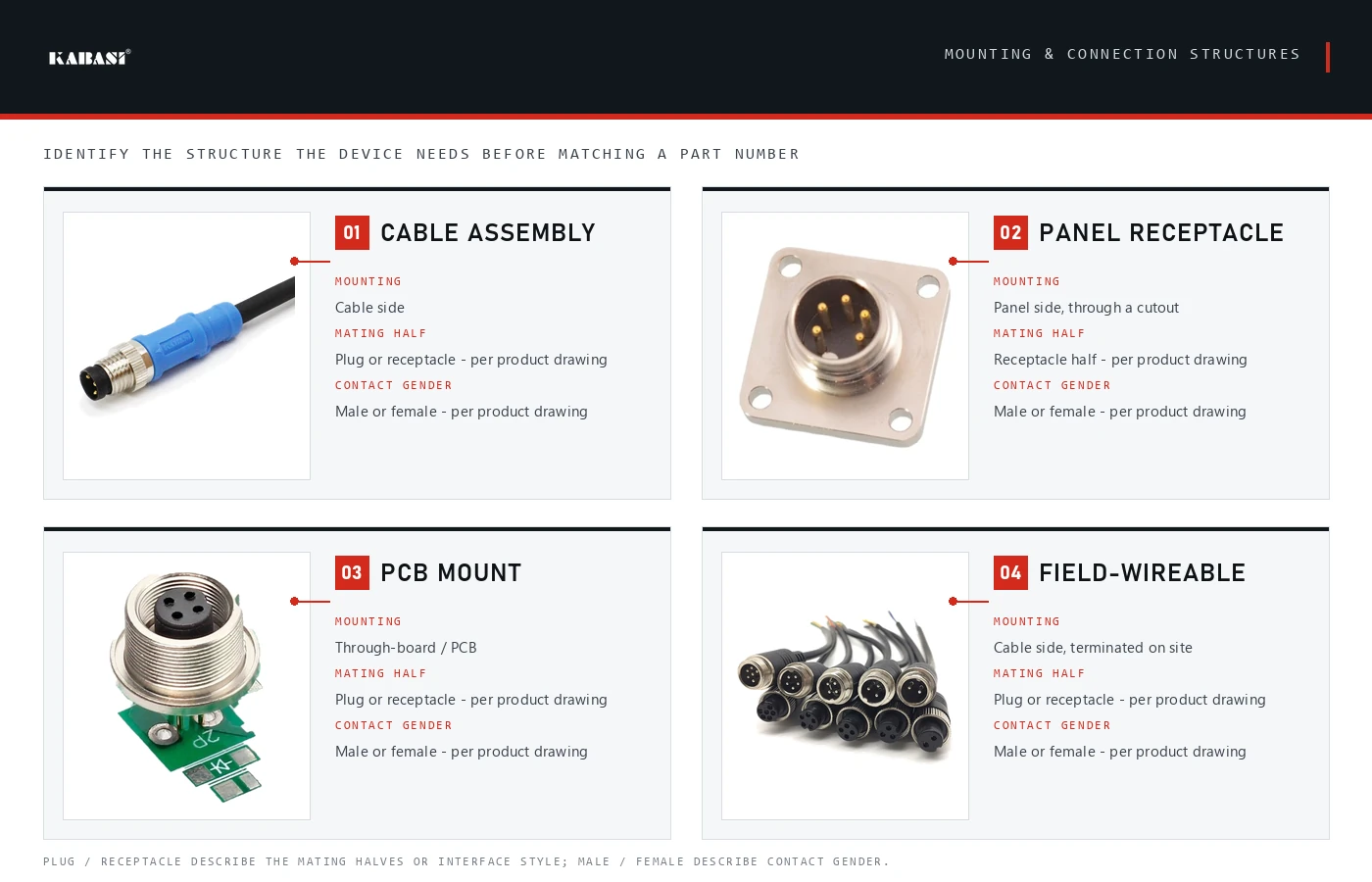

サイズラベルは完全なコネクタを定義するものではありません。機器にケーブル アセンブリ、パネル レセプタクル、PCB マウント部品、またはフィールドワイヤリング可能なコネクタが必要かどうかを確認し、嵌合部分と接点の配置を確認します。

センサー コネクタは、フィールド デバイスと制御装置の間で電力、信号、または通信を伝送します。一般的な役割には、センサー、アクチュエーター、スイッチ、I/O モジュール、および関連する自動化機器の接続が含まれます。コネクタは回路とデバイスのインターフェイスに一致する必要があります。 「センサー」という言葉だけでは、コーディング、ピン数、または電気的適合性を決定するものではありません。

産業オートメーションとロボティクス

オートメーションおよびロボット工学では、センサー コネクタはフィールド デバイスをコントローラーおよび分散 I/O にリンクします。コンパクトなレイアウトは M5 または M8 から始まりますが、デバイス インターフェイス、コーディング、または回路数により大規模なファミリが必要な場合は、M12 がよく検討されます。最終的な選択は、機器の図面に従う必要があります。

マシンビジョンケーブルのカテゴリ

サイトにも載ってますカメラリンクそしてGigEカメラセンサーコネクタの下のケーブルカテゴリ。これらを M シリーズ丸形コネクタではなくマシン ビジョン ケーブル分岐として扱い、インターフェイス固有の製品については専用のカテゴリ ページを使用してください。

見積前に利用可能な標準構成を絞り込むことができるように、次の情報を送信してください。

1. 装置とアプリケーション;

2. 必要なコネクタ シリーズまたは嵌合部品モデル。

3. 製品図面または製造業者によって定義される、プラグまたはレセプタクルの嵌合側の指定。

4. 男性または女性の連絡先要件。

5. ピン数、コーディングおよびピン割り当て。

6. 電圧、連続電流および信号または通信機能。

7. ケーブル外径、導体サイズ、シールド、ジャケットおよび長さ;

8. ストレートまたはアングルケーブルの出口と取り付け寸法。

9. 保護および環境要件。

10. 数量、サンプル要件、図面、写真、または既存のサンプル。

センサーコネクタの要件を送信してください

コネクタのサイズ、嵌合インターフェイス、ピン配列、コーディング、電気負荷、ケーブル、取り付けの詳細を共有します。 KABASI は、見積前にこの情報を使用して、入手可能な最も近い製品またはケーブル アセンブリ構成を特定します。

コネクタの推奨事項を取得する

デバイスのインターフェース、コネクタシリーズ、嵌合側の指定、取り付け方法、コンタクトの性別、コーディング、ピン配列、電気負荷、ケーブル、環境に合わせてセンサーコネクタを選択してください。モデル レベルの詳細については M シリーズ カテゴリを使用し、互換性を確認する必要がある場合は図面または既存のサンプルを提供します。

Xiamen Kabasi Electric Co., Ltd. は、中国の大手センサー コネクタ メーカーおよびサプライヤーの 1 つとしてよく知られています。当社の工場から競争力のある価格でカスタマイズされたセンサーコネクタを購入してください。優れたサービスと高品質の製品が入手可能です。
