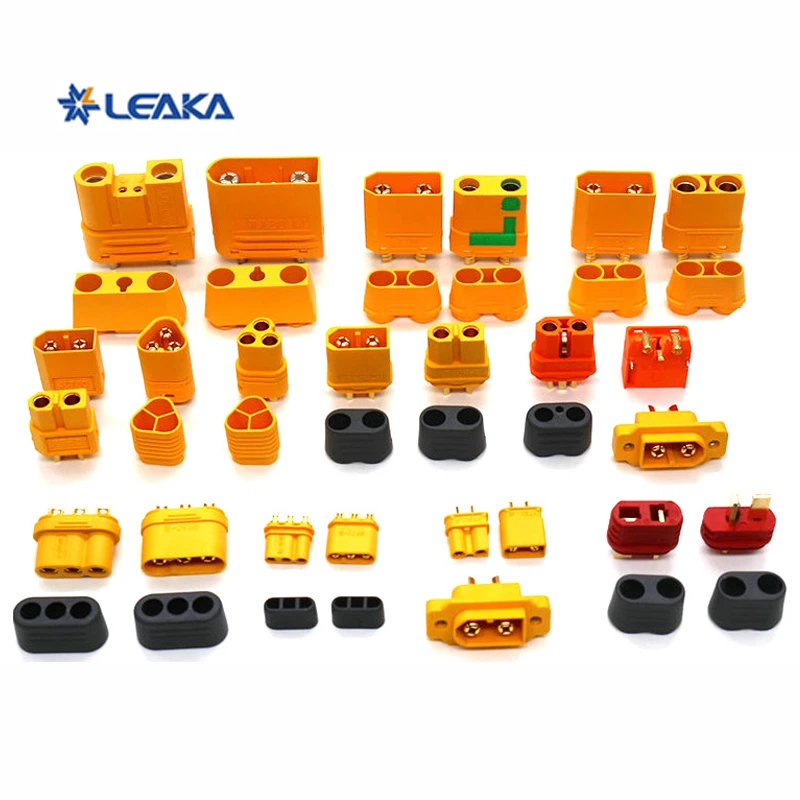

電気自動車（EV）、エネルギー貯蔵システム、産業オートメーションの急速に進化する状況において、高電圧コネクタは電源から負荷まで電力を運ぶ重要な動脈として機能します。{0}システム電圧が 400V から 800V 以上に上昇すると、誤差の許容範囲は大幅に縮小します。たった 1 つの絶縁不良でも、壊滅的なアークフラッシュ、機器の破壊、火災、または生命を脅かす感電を引き起こす可能性があります。-これがまさに、絶縁耐力試験-一般に耐電圧試験として知られる-が単なる品質検査ではなく、高電圧を安全に保持するコネクタの能力を絶対的に検証する理由です。これがなければ、コネクタは絶縁の保証が未確認の単なる金属とプラスチックの集合体になってしまいます。
テストの定義: 断熱材が保持できることを証明する
絶縁耐力試験では、電流が流れるすべての導体間、および導体とコネクタ ハウジングまたはアース間に、コネクタの定格動作電圧よりも大幅に高い電圧を印加します。{0}}目的は 2 つあります。
- 適切な絶縁を確認するには: このテストでは、絶縁材料 (プラスチック、空隙、沿面距離) が破壊することなく電気的ストレスに耐えられるかどうかを確認します。
- 製造上の欠陥を検出するには: 過剰な沿面距離の低減、絶縁の損傷、不適切な組み立て、目に見えないが潜在的な故障経路を形成する導電性汚染物質などの欠陥を明らかにします。
印加電圧は通常、AC テストの場合は 2 x (定格電圧) + 1000V、DC テストの場合はその値の 1.414 倍で、指定された期間維持されます。-通常、型式テストの場合は 60 秒、生産ラインのスクリーニングの場合は 1～2 秒です。合格結果には、絶縁破壊 (突然の電流サージ) やフラッシュオーバーやアーク放電がなく、漏れ電流が指定された制限値 (例:<1mA DC or <5mA AC for automotive applications).
失敗の物理学: テストで明らかになるもの
高電圧コネクタの絶縁システムの核心は、クリアランス（空気中の最短距離）、沿面距離（絶縁表面に沿った最短距離）、固体絶縁材料の絶縁耐力という 3 つの重要なパラメータによって定義されます。-絶縁耐力試験では、この 3 つすべてに同時にストレスを与えます。
テストにより、いくつかの潜在的な故障モードが明らかになります。
- 不十分な沿面距離または空間距離: 小型設計では、高電圧ピンとアースの間の経路が短すぎる可能性があり、特に汚染または湿気の多い状況では、表面全体でトラッキングやアークが発生する可能性があります。{0}
- 絶縁体のボイドまたは汚染: 成形プラスチック内に閉じ込められた気泡や内部表面の導電性ダストはイオン化サイトとなり、部分放電や最終的な故障につながる可能性があります。
- アセンブリの損傷: ケーブルの組み立て中に、端子の圧着が不十分であったり、ワイヤの絶縁体に傷が入っていたり、端子がキャビティに完全に装着されていなかったりすると、実効沿面距離が短くなり、隠れた高リスク ポイントが生じる可能性があります。{0}}
- 材料の劣化: 時間の経過とともに、断熱材は湿気を吸収したり、可塑剤のガスを放出したり、化学的攻撃を受ける可能性があります。誘電試験は、特に環境調整と組み合わせた場合、最悪の条件下でも材料が絶縁特性を維持していることを検証します。-
基準と制限: 規制の必要性
高電圧コネクタは、絶縁試験を義務付ける一連の厳格な国際規格および業界固有の規格によって管理されています。{{1}
- IEC 61984 (コネクタ - の安全要件): この包括的な規格は、最大 1000 V の定格電圧に対して 0.37 kVac ～ 4.26 kVac の範囲の試験電圧を 60 秒の継続時間で指定します。より高い定格の場合、テスト電圧は 6.6 kVac に達することがあります。
- ISO 6469-3 (電気自動車 - 安全仕様): 特に EV コンポーネント向けに、この規格は最大動作電圧に基づいてテスト電圧レベルを定義します。たとえば、600V システムは 3000V DC でテストされる場合があります。漏れ電流制限は厳密に適用されます。
- LV 215 (ドイツ自動車規格): 高電圧自動車コネクタに広く採用されており、-電気的に同一でないすべての導体間、コンタクトとハウジングの間、およびコンタクトとシールドの間の絶縁試験を規定しており、定義されたしきい値を下回る絶縁破壊や漏れがないことを合格基準としています。-
- QC/T 1067.1 (中国自動車コネクタ規格): この規格には、低電圧と高電圧 (60 V ～ 600 V) の両方の自動車コネクタの必須テストとして「絶縁絶縁耐力」が含まれており、特定のテスト シーケンスと合格基準が必要です。{1}
「合否」を超えて: 包括的なテストの価値
絶縁耐力テストは、単に合格か不合格かを二値で判断するものではありません。{0}正しく実行すると、-多くの場合、マルチポイント スイッチング システムを備えたプログラマブル ヒップ テスターを使用して--、貴重なデータが得られます。
- 漏れ電流プロファイリング: テスト期間中漏れ電流を監視すると、壊滅的な故障だけでなく、絶縁劣化の傾向を明らかにすることができます。
- 他の試験との相関性: 絶縁抵抗測定 (通常は DC500V または 1000V で実行) と組み合わせることで、絶縁状態の全体像が得られます。絶縁抵抗は重大な漏れ経路がないことを確認しますが、誘電耐力は、絶縁体がスイッチング サージや落雷などの実際の過電圧イベントに耐えられることを証明します。-
- プロセス制御:-大量生産では、生産ラインに組み込まれた自動絶縁テストが最終的な安全装置として機能し、製品の出荷前に組み立てエラーを検出します。
設計への影響: テスト用の構築
耐電圧試験に合格することは設計段階から始まります。エンジニアは次のことを行う必要があります。
- 沿面距離と空間距離の最適化: レイアウトでは、汚染の程度と高度のディレーティング係数を考慮して、適切な分離距離を維持する必要があります (パッシェンの法則に従い、高地では気圧が低いため絶縁破壊電圧が低下します)。
- 堅牢な絶縁体を選択する: 材料は、高い絶縁耐力、高い相対トラッキング指数 (CTI)、および熱および湿度ストレス下での安定性を備えている必要があります。セラミック、高性能エンジニアリング プラスチック（PPS、PEEK）、特定グレードの熱硬化性樹脂が一般的な選択肢です。-
- 応力緩和の組み込み: 導体と端子の鋭いエッジは電界を集中させます。丸みを帯びた形状と滑らかな移行により、応力が均等に分散され、コロナ放電のリスクが軽減されます。
結論: 妥協のない安全義務
高電圧コネクタの場合、絶縁は受動的な機能ではありません。-それは生命と財産を守る主要な障壁です。絶縁耐力試験は、このバリアが無傷であり、最も要求の厳しい条件下でも機能できることを証明する唯一の決定的な方法です。これは、設計を検証し、製造プロセスを検証し、コネクタが伝送するように設計されている膨大な電気エネルギーを安全に収容できることを保証します。
電力密度が増加し、システムが 1000 V 以上に近づくにつれて、厳格な規格に基づいた誘電試験の役割はますます重要になります。{1}高電圧領域では、耐電圧試験が行われていないコネクタは、安全性が単に理論上のものであるコネクタです。-絶縁耐力テストにより、この製品は証明され、認定され、故障が許されない現実の世界に対応できるようになります。-
