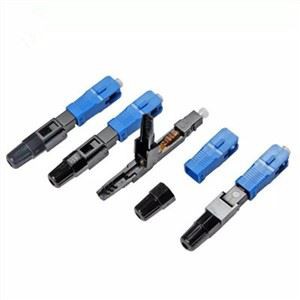

FTTH ESC250d-UPC アセンブリ光ファイバ コネクタ

光ファイバーの動作原理は何ですか?

光ファイバーとは光ファイバーの略称で、ガラスやプラスチックでできたファイバー内での光の全反射の原理を利用した光伝送ツールです。光ファイバーとは、実際には透明な材料で作られたコアと、その周りのコアよりもわずかに屈折率が低い材料で作られたクラッドを指します。コアに注入された光信号はクラッド界面で反射され、光信号は進行する媒体のコア内を伝播します。一般に、コア、クラッド、およびコーティング層で構成される多層誘電体構造を備えた対称シリンダーです。光ファイバー通信の原理は、送信側で、送信された情報（音声など）をまず電気信号に変換し、レーザーから発せられるレーザー光に変調を加え、電気信号の振幅（周波数）に応じて光の強度が変化します。光ファイバーを通じて送信されます。 受信側では、光信号を受信した後、検出器が光信号を電気信号に変換し、復調後に元の情報を復元します。光ファイバーセンサーヘッドの端にはCr3+イオンがドープされており、光が励起されたときに蛍光が発光します。ファイバーのドープ部分の長さは 8-10 mm です。

使い方

1.ドロップケーブルをケーブルジャケットストライパーに挿入し、ケーブルの長さを目印にしてハンドルを押し、ケーブルを引き出します。

2.ケーブルを切断治具に入れ、250umのファイバーコーティングを除去します。

3.ファイバーを60度の4方向に曲げて損傷がないか確認し、アルコールに浸したクリーニングペーパーを使用してファイバーを清掃します。

4.ケーブルをケーブルホルダーに入れてロックを閉め、ケーブルをケーブルホルダーごと切断治具に入れます。

5.ケーブルを切断治具に入れ、裸のファイバーを切断します。

6.オープナーを押して、ファイバーをコネクタの尾部に限界まで挿入します。

7.背面のファイバーが曲がっているかどうかを確認し、そうでない場合は、ファイバーとアセンブリを再度取り外します。

8.カバーを押し、オープナーを取り外し、組み立てが完了します。

光ファイバーコネクタ

光ファイバーコネクタ

光ファイバーコネクタ

光ファイバーコネクタ
