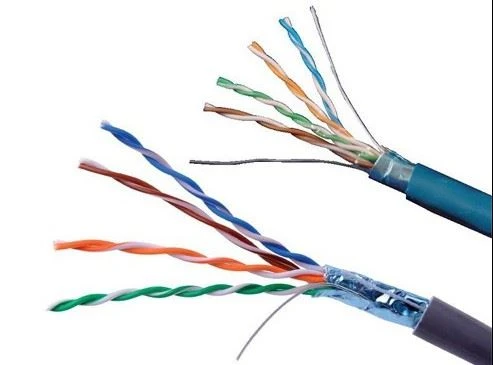

ツイストペアは、シールドツイストペア(シールドツイストペア、STP)とシールドされていないツイストペア(シールドなしツイストペア、UTP)に分割されます。シールドツイストペアは、ツイストペアとアウター絶縁ジャケットの間に金属シールドを備えています。シールド層は、放射を低減し、情報が盗聴されるのを防ぎ、外部電磁干渉の侵入を防ぐことができるため、シールドされたツイストペアは、同様のシールドされていないツイストペアよりも高い伝送速度を持つことができます。
ツイストペアケーブルは、カテゴリー3、カテゴリー5、スーパーカテゴリー5、および最新のカテゴリー6ケーブルで一般的に使用されています。前者は直径が薄く、後者の直径は厚い。モデルは次のとおりです。
1) クラス I ライン: 音声伝送に主に使用される(クラス I 標準は、主に 1980 年代以前の電話ケーブルに使用されます)、データ伝送とは異なります。
2) クラス II 回線: 伝送周波数は 1MHZ で、最大伝送速度が 4 Mbps の音声伝送およびデータ伝送に使用されます。4MBPS 標準トークン通過プロトコルを使用する古いトークンネットワークでは一般的です。
3) カテゴリ 3 ケーブル: ANSI および EIA/TIA568 規格で現在指定されているケーブルを指します。このケーブルの伝送周波数は16MHzで、主に最大伝送速度10Mbpsの音声伝送とデータ伝送に使用されます。これは主に10BASE-Tに使用されます。
4) カテゴリ 4 ケーブル: このタイプのケーブルの伝送周波数は 20 MHz で、主にトークンベースのローカル エリア ネットワークと 10BASE-T/100BASE-T の最大伝送速度 16Mbps の音声伝送およびデータ伝送に使用されます。
5) カテゴリ 5 ケーブル: このタイプのケーブルは、巻線密度を高め、高品質の絶縁材をコーティングします。伝送速度は100MHzです。最大伝送速度100Mbpsの音声伝送およびデータ伝送に使用されます。これは主に 100BASE-T および 10BASE-T ネットワークに使用されます。最も一般的に使用されるイーサネット ケーブルです。
6)スーパーカテゴリー5ケーブル:スーパーカテゴリー5は低減衰とクロストークが少なく、クロストーク比(ACR)と信号対雑音比(構造的リターン損失)の減衰が高く、遅延誤差が小さく、性能が非常に良好です。大きな改善。カテゴリ5eケーブルは、主にギガビットイーサネット(1000Mbps)に使用されます。
7) カテゴリ 6 ケーブル:このタイプのケーブルの伝送周波数は 1 MHz ~ 250MHz で、カテゴリ 6 の配線システムは 200MHz の帯域幅での包括的な減衰とクロストーク比 (PS-ACR) に大きなマージンを持つ必要があります。カテゴリー6ケーブルの伝送性能は、カテゴリー5e規格よりもはるかに高く、伝送速度が1Gbpsを超えるアプリケーションに最適です。カテゴリー6とカテゴリー5eの重要な違いは、クロストークとリターンロスの面でパフォーマンスが向上することです。新世代の全二重高速ネットワークアプリケーションでは、優れたリターンロス性能が非常に重要です。基本リンク モデルは、6 つの規格カテゴリでキャンセルされ、配線規格はスター トポロジを採用しています。必要な配線距離は、パーマネントリンクの長さが90mを超え、チャネルの長さが100mを超えることはできません。
現在、ツイストペアは、シールドなしツイストペア(UTP=UNSHILDEDツイストペア)とシールドツイストペア(STP=SHIELDEDツイストペア)に分割することができます。シールドされたツイストペアケーブルの外層は、放射を低減するためにアルミニウムプラチナで包まれていますが、放射線を完全に排除することはできません。シールドツイストペアケーブルの価格は比較的高く、シールドされていないツイストペアケーブルよりも取り付けが難しいです。
