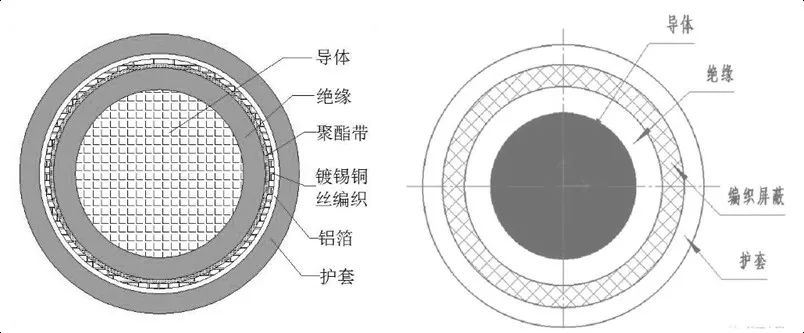

高電圧線のシールド層は、シールド線編組層とアルミ箔層に分かれています。 従来のシールド層の構造は次のとおりです。
①Only shielded wire braid
②Shielding wire braided layer (near the inner insulating layer) plus aluminum foil layer (near the outer insulating layer)
③Three states of aluminum foil layer (near the inner insulating layer) plus shielding wire braided layer (near the outer insulating layer).
もちろん、EMCから導体を保護するために、編組メッシュ、アルミニウムチューブ、または2つの組み合わせをケーブル外層に直接使用する高電圧導体もいくつかあります。
（1）シールド線編組
シールドワイヤー編組の本質は、低周波シールドに使用される金属編組シェルを備えたワイヤーです。
シールド線の直径、編組角度、スピンドルあたりの線の数、および編組機の張力は、シールド線を編むためのいくつかの重要なパラメータです。
Conventional shielding wires are available in two sizes: {{0}}.2mm² and 0.15mm². The thicker the wire diameter, the better the shielding effect.
OEMおよび高電圧ワイヤメーカーは、通常、シールド層の編組角度を50度60度の範囲内で定義しており、処理効率はこの範囲で最高です。
スピンドルあたりのシールドワイヤの数は、各ワイヤメーカーによって決定されます。 スピンドルあたりのシールドワイヤが多いほど、編組ピッチが大きくなり、それに応じて相対張力が小さくなります。
（2）アルミホイル層
アルミホイルは一般的にアルミニウム-プラスチック複合テープでできており、主にアルミニウム、高温-高温コークス用接着剤、および80度の耐熱性レベルのPET材料で構成されています。 その機能は高周波シールドです。
高電圧ワイヤーの内側の絶縁層に巻き付けられるアルミホイルの巻き付け力は、製造機によって事前設定されており、その特定のサイズは、ワイヤーのサプライヤーによって異なります。
ほとんどの高電圧線のアルミホイル層は編組層の外側にあり、少量の高電圧線のアルミホイル層は編組線の内側にあります。層。 いずれにせよ、アルミホイル層は編組層と接触して伝導する必要があります。
シールド層は、干渉信号が内部コアに入らないように、外部干渉信号をグランドに誘導するために接地する必要があります。
異なる接地点の間には電位差があるため、シールド層を複数の点で接地することは許可されていないことに注意してください。 シールド層が複数のポイントで接地されている場合、シールド層に電流が形成され、ワイヤに電流が誘導され、信号線に干渉が誘導されます。 、シールドの役割を果たすことができないだけでなく、干渉を引き起こします。
高電圧ワイヤーが工場から出荷されるとき、それがアルミホイルであろうと編組シールド層であろうと、それは壊れていない状態にあります（つまり、ワイヤーの絶縁層に完全に包まれています）。 ワイヤとコネクタの接続を取り付ける前に、アセンブリサプライヤをバンドルして完了します。
（3）磁気リング
高-電圧ワイヤーハーネスと高-電圧コネクタ間の接続は深刻なEMC干渉を受けるため、各高-電圧コネクタのインターフェースをシールドする必要があります。 例えば、電気ボックスのシールドリングとガイドレールは前後のモーターインターフェースで圧着されており、コントローラーとバッテリーボックスのコネクターはシールド機能を備えた構造部材です。
一般に、高電圧のワイヤーハーネスと高電圧の機器に磁気リングを追加するのが一般的で効率的な方法です。
磁気リングはリング-型の磁気導体です。 磁気リングは、電子回路で一般的に使用されるアンチ-妨害要素であり、高周波ノイズに対して優れた抑制効果を発揮します。
