1.圧着により、各部品を結合できます。
1. 1本のワイヤと1つの接点。接点には、絶縁体に圧着されたシール装置がありません。
2. 1本のワイヤと1つの接点、接点には絶縁体に圧着されたシール装置があります
3. 2本のワイヤと1つの接点。接点には、絶縁体に圧着されたシール装置がありません。 この場合、2本のワイヤーを積み重ねたり、並べて配置したりできます。

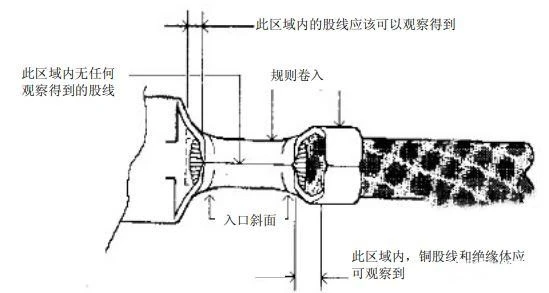

2.モレックス端子圧着の設定：圧着には2つの独立したステップが含まれます。
1.コアワイヤ/接点は、電流が確実に流れるように圧着されています。
2.ワイヤの絶縁/接触接続により、圧着後の接続部分を振動や折り畳みなどの機械的ストレスの影響から保護できます。 芯線と絶縁体の圧着は、1回の操作で同時に行う必要があります。
3.二重圧着の場合：
1.積層圧着工程において、ワイヤの断面積が異なる場合は、断面積の小さいワイヤを接点の下に配置する必要があります。 断面積が4mm2以下のワイヤの場合、最大断面積と最小断面積の比率は3以下である必要があります。
2.平行線の圧着処理中、線の断面積は同じである必要があります。
