要求の厳しい産業オートメーションの世界では、単純なネットワーク ケーブルでは対応できません。振動、湿気、化学物質への曝露により、生産ラインが停止する可能性があります。ここで、堅牢な M12 D- コードから RJ45 コネクタが登場し、堅牢なフィールド デバイスと標準イーサネット ネットワーク間の重要なリンクとして機能します。産業用セットアップの設計、保守、調達を行っている場合、揺るぎない信頼性を確保するには、このコンポーネントを理解することが重要です。
このガイドでは、RJ45 コネクタへの M12 D- コードをわかりやすく説明し、情報に基づいた意思決定に役立つその役割、主な利点、主な用途について説明します。
M12 D-コードから RJ45 コネクタとは何ですか?
その機能を理解するために名前を分析してみましょう。
- M12:これは、安全で耐振性のある接続で産業環境で有名な、標準化された 12- ネジ付き丸型コネクタを指します。
- D-コード:ここが重要な部分です。 「コード」(A、B、C、D、X) は、ピン構成と対象となるアプリケーションを定義します。 D- コードは、100 Mbps ファスト イーサネット (100BASE- TX) 用に特別に設計されています。データの送受信に 4 つのピンを使用し、標準イーサネットの要件に完全に一致します。
- RJ45:これは、オフィス ネットワーク ケーブルの端にあるよく知られた標準プラグで、イーサネット、スイッチ、ルーター、PC への接続に使用されます。

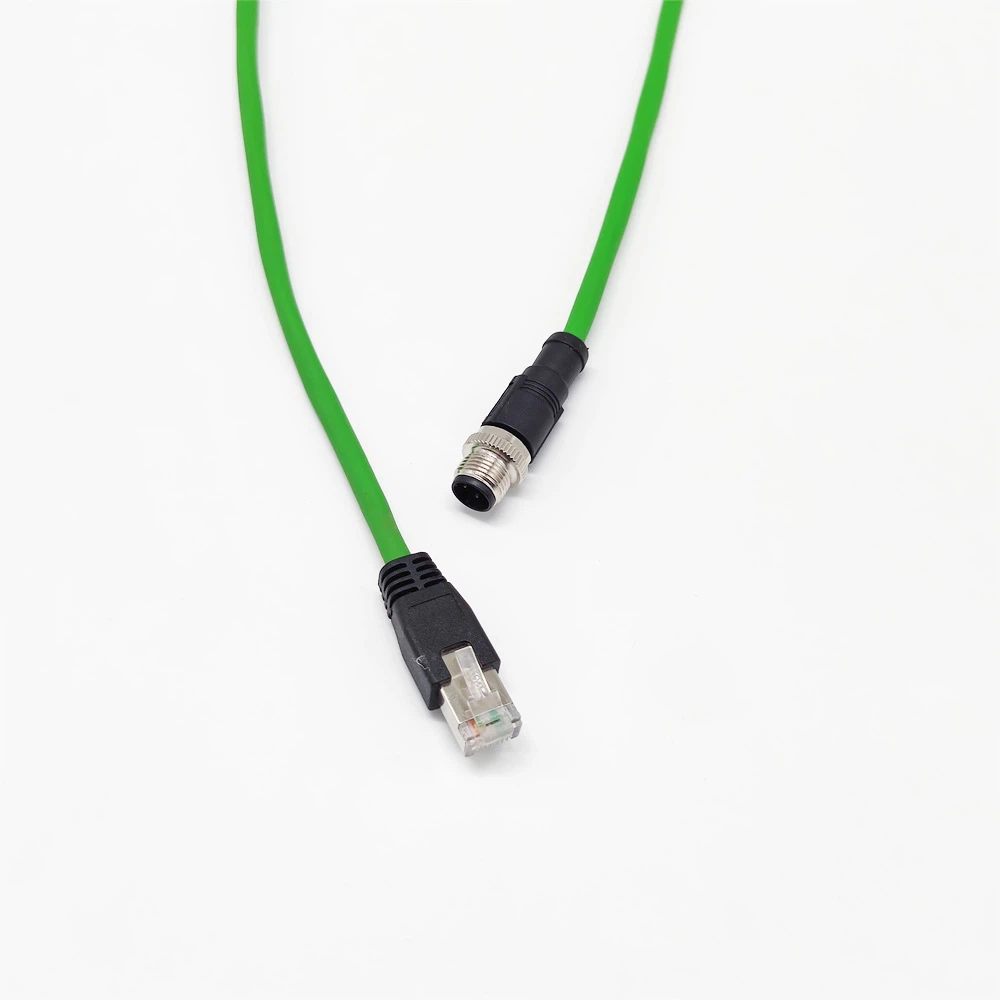

したがって、RJ45 コネクタへの M12 D- コネクタは、堅牢な産業用 M12 接続を標準 RJ45 ジャックに変換するアダプタまたはケーブル アセンブリです。これはブリッジとして機能し、工場現場の過酷な現実から機密性の高いネットワーク接続を保護します。
操作に M12 D- コネクタが必要な理由
産業環境で標準の RJ45 ケーブルではなく M12 D- コードを選択することは単なる選択肢ではありません。これは信頼性を高めるための戦略的なアップグレードです。その理由は次のとおりです。
1. 優れた耐久性と耐振動性
M12 コネクタのネジ{0}}ロック機構により、重機による高振動環境でもしっかりと接続された状態が維持されます。-標準の RJ45 のプラスチック クリップは一般的な障害点であり、簡単に外れてネットワークのダウンタイムにつながり、コストが高くなります。
2. 優れた IP (侵入保護) 評価
ほとんどの M12 D- コネクタは、IP67 や IP68 などの高い IP 定格を誇ります。これは、防塵性があり、水への浸漬にも耐えられることを意味します（IP67: 最大 1m で 30 分間、IP68: 連続浸漬に対して規定）。これにより、クーラントの飛沫、高圧洗浄、粉塵の多い環境の影響を受けにくくなります。{10}
3. 設置とメンテナンスの簡素化
これらのコネクタは効率を重視して設計されています。簡単なネジ-ロック設計により、工具不要で迅速に嵌合できるため、取り付けやメンテナンスのサイクル中に貴重な時間を節約できます。-また、堅牢な設計により寿命が長くなり、交換頻度が減ります。
4. 世界的な互換性を実現するために標準化されています
IEC 61076-2-101 規格の一部として、M12 D コード コネクタは、異なるメーカーのデバイス間の相互運用性を保証します。これにより、ブランドに関係なく、センサー、アクチュエーター、その他の機器をネットワークに確実に接続できることが保証されます。
主要なアプリケーション: M12 D- コードが動作している場所
RJ45 への M12 D- コードは、さまざまな産業用デバイスを 100 Mbps イーサネット ネットワークに接続するための頼りになるソリューションです。-一般的なアプリケーションには次のものがあります。
- 産業用イーサネット (PROFINET、EtherNet/IP):100 Mbps の速度をサポートする PLC、リモート I/O モジュール、およびドライブの接続。
- センサーとアクチュエーターのネットワーク:ネットワーク通信を必要とする高度なセンサー (視覚センサー、レーザー測定装置など) に電力を供給し、接続します。
- ファクトリーオートメーションロボット:組立ラインのロボット アームと制御ユニットに信頼性の高いネットワーク リンクを提供します。
- プロセス制御システム:化学、食品および飲料、製薬業界のフィールドデバイスからの継続的なデータフローを確保します。
適切なコネクタの選択
RJ45 への M12 D- ケーブルを選択するときは、ケーブル長、ジャケットの材質 (耐油性の PUR、一般用途の PVC など)、および接続の性別 (通常はオスの M12 からメスの RJ45 へ、またはパッチ ケーブルに統合) を考慮してください。
ギガビット イーサネット (1000BASE-T) を必要とするデバイスの場合は、データ送信に 8 ピンすべてを使用する M12 X- コネクタが必要です。互換性を確保するには、必ずデバイスの仕様を確認してください。
要約すれば
RJ45 コネクタへの M12 D- コードは単なるケーブルではありません。これは、回復力があり稼働時間の長い産業ネットワークを構築するために不可欠なコンポーネントです。-頑丈で密閉された信頼性の高いインターフェイスを提供することで、一般的な脆弱性が排除され、最も厳しい条件下でもデータがスムーズに流れ続けることが保証されます。接続をアップグレードし、ネットワークのダウンタイムを排除します。[今すぐ、当社の高品質、IP67- 定格の M12 D コードから RJ45 へのソリューションを検討して、産業用途に最適なものを見つけてください。]
