光ファイバーケーブルでカメラを接続するために必要な機器には、監視機器の完全なセットが含まれています。また、ファイバ、ターミナルボックス、ファイバージャンパ、ピグテール、光ファイバトランシーバのペアも装備する必要があります。
一般的に、光ファイバジャンパーとピグテールには、さまざまな仕様のコネクタがあります。セキュリティ監視では、ほとんどのコネクタは、正方形のヘッドとも呼ばれる SC コネクタを使用します。光ファイバトランシーバは、光ファイバ監視システムにおいて信号変換の役割を果たします:電気信号を光信号に変換して伝送し、光信号を電気信号に変換し、最後に受信側に信号を送信します。
光ファイバーケーブルに監視カメラを設置するには?

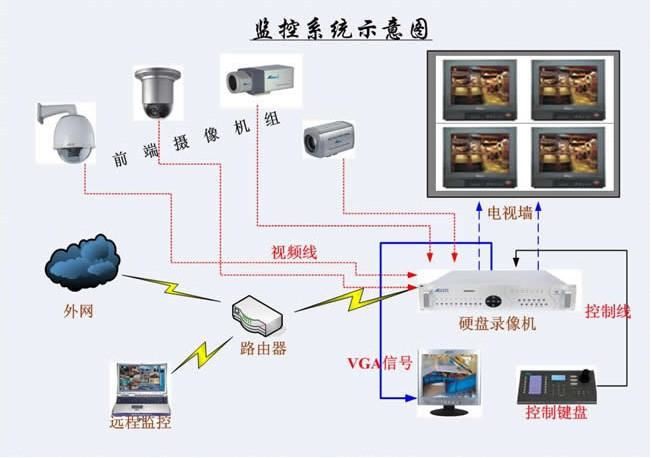

カメラシーケンスをハードディスクビデオレコーダーの端から光ファイバケーブルを通してカメラ端末に接続します。具体的なシーケンスは、ハードディスクビデオレコーダースイッチトランシーバー端子ボックス-端子ボックストランシーバースイッチカメラです。
監視システムにおける機器の安定性とバックアップの冗長性の原則に対する高い要件により、ユーザーは少なくとも16コアの光ファイバケーブルを使用し、各ポイントは2コア、1コアが使用され、1コアはスペアです。.また、1~2光ファイバトランシーバは監視室に予約されています。作業機器が破損している場合は、システムの通常の動作を遅らせないように、時間に交換することができます。
一方、カメラ端には光学式4電動トランシーバを使用し、一方では将来の機器拡張を容易にし、一方でポート交換を容易にします。
